Деминерализация (обезсоляване) чрез система за непрекъсната електро-дейонизация
Непрекъснатата електро-дейонизация (continuous electro-deionization) е процес за обработка на водата, при който се използва комбинация от йонообменни смоли, йонообменни мембрани и прав ток за дейонизиране на водата, без необходимостта от химически реагенти.
Системите за непрекъсната електро-дейонизация са значително по-икономични при експлоатация в сравнение с традиционните системи за йонен обмен. Разходът на електроенергия за производството на вода с високо качество не е голям. В същото време регенерацията на смолите в тези системи без използването на химически реагенти позволява намаляване на експлоатационните разходи. Остъствието на химически реагенти и контейнери за съхраняването им, отсъствието на помпи и допълнително оборудване за неутрализация на отпадъчните води също намалява значително експлоатационните разходи.

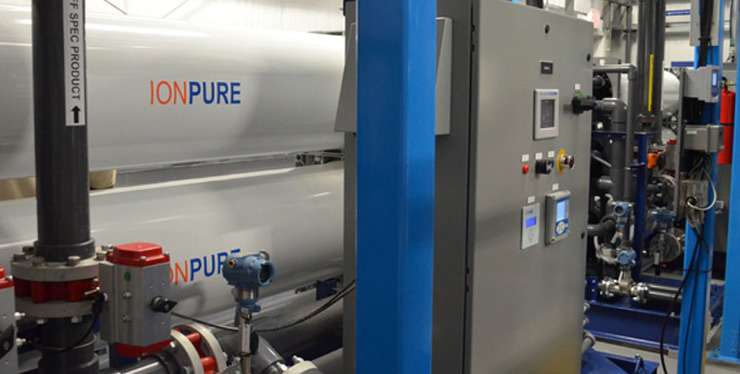

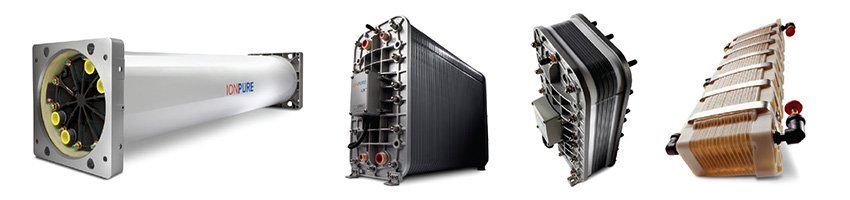

Фирма "Никол-Н" използва CEDI модули на Siemens > Evoqua (IONPURE LX и IONPURE VNX) и др.
Консумацията на електроенергия на една клетка е до 0,55 кВт. Постояннят ток в клетката се обезпечава от изправител в шкафа за управление, а качеството на водата се регулира чрез изменението на силата на тока от контролера. Концентратът се изхвърля в дренаж, но по-целесъобразно е да се отвежда в контейнера за осмотична вода.
Приложения
- Фармацевтика/медицина;
- Парогенератори/бойлери;
- Микроелектроника/производство на полупроводници;
- Обработка на повърхности;
- Химическа промышленност/лаборатории и др.
Преимущества на непрекъснатата електро-дейонизация
- Нисък разход на електроенергия;
- Непрекъсната регенерация без необходимостта от използване на химически реагенти;
- Няма необходимост от периодичната замяна на йоннообменната смола;
- Ниски експлоатационни разходи;
Изисквания към входящата вода (пермеат след обратна осмоза)
| Параметър | Стойност |
| Източник на входящата вода | Обезсолена вода след обратна осмоза |
| Еквивалентна проводимост на входящата вода, отчитайки концентрацията на CO2 | < 10 мкС/см |
| Силициев двуокис SiO2 | < 0,2 ppm (мг/л) |
| Желsзо, манган, сулфиди | < 0,01 ppm (мг/л) |
| Общ хлор | < 0,02 ppm, в т.ч. Cl2 (мг/л) |
| Обща твърдост | < 0,1 ppm CaCO3 (мг/л) |
| Общ органичен въглерод (ТОС) | < 0,5 ppm (мг/л) |
| Работен диапазон рН | 4 ~ 11 |
| Работна температура | 5° ~ 45° С |
| Входящо налягане | < 100 psi (< 7 бара) |
Параметри на обезсолената (ултрачистата) вода
| Параметър | Стойност |
| Еквивалентна проводимост на изходящата вода, отчитайки концентрацията на CO2 | 13 ~ 18 Мом /см |
| Силициев двуокис SiO2 | 0,01 ppm (мг/л) |
| Желsзо, манган, сулфиди | < 0,015 ppm (мг/л) |
| Общ хлор | < 0,02 ppm, в т.ч. Cl2 (мг/л) |
| Обща твърдост | < 0,1 ppm CaCO3 (мг/л) |
| Общ органичен въглерод (ТОС) | < 0,5 ppm (мг/л) |
| Работен диапазон рН | 4 ~ 11 |
| Работна температура | 5° ~ 45° С |
| Входящо налягане | < 100 psi (< 7 бара) |
Системи с малка производителност (модул IONPURE CEDI LX)
| Параметър / Модел | AS-CEDi LX04-1I |
AS-CEDi LX10-1I | AS-CEDi LX18-1I | ||
| Производителност* | м3/час | 0,44 ~ 0,66 | 1,10 ~ 1,65 | 2,0 ~ 3,0 | |
| Потребявана мощност** | кВт | 0,4 | 1,0 | 1,9 | |
| Размери | Дълбочина | мм | 900 | 900 | 900 |
| Ширина | мм | 750 | 750 | 750 | |
| Височина | мм | 1400 | 1400 | 1400 | |
| Тегло в експлоатация | Кг | 100 | 115 | 130 | |
| Параметър / Модел | AS-CEDi LX24-1I | AS-CEDi LX30-1I | AS-CEDi LX45-1I | ||
| Производителност* | м3/час | 2,8 ~ 4,2 | 3,3 ~ 5,0 | 5,1 ~ 7,6 | |
| Потребявана мощност** | кВт | 2,5 | 3,1 | 4,7 | |
| Размери | Дълбочина | мм | 900 | 900 | 1100 |
| Ширина | мм | 750 | 750 | 600 | |
| Височина | мм | 1400 | 1400 | 1700 | |
| Тегло в експлоатация | Кг | 140 | 150 | 200 | |
Системи със средна производителност (модул IONPURE CEDI LX или IONPURE CEDI VNX)
| Параметър / Модел | AS-CEDI LX30-2I |
AS-CEDI LX30-3I | AS-CEDI LX30-4I | AS-CEDI LX30-5I | ||
| Производителност* | м3/час | 7,0 ~ 10,0 | 10,0 ~ 15,0 | 13,0 ~ 20,0 | 16,0 ~ 25,0 | |
| Потребявана мощност** | кВт | 3,0 | 4,5 | 6,0 | 7,5 | |
| Размери | Дълбочина | мм | 1200 | 1600 | 1600 | 2100 |
| Ширина | мм | 1000 | 1000 | 1000 | 1000 | |
| Височина | мм | 1800 | 1800 | 1800 | 1800 | |
| Тегло в експлоатация | Кг | 240 | 340 | 700 | 800 | |
| Параметър / Модел | AS-CEDI LX30-6I | AS-CEDI LX30-7I | AS-CEDI LX30-8I | ||
| Производителност* | м3/час | 19,0 ~ 30,0 | 22,0 ~ 35,0 | 25,0 ~ 40,0 | |
| Потребявана мощност** | кВт | 9,0 | 10,5 | 12,0 | |
| Размери | Дълбочина | мм | 2100 | 2600 | 2600 |
| Ширина | мм | 1000 | 1000 | 1000 | |
| Височина | мм | 1800 | 1800 | 1800 | |
| Тегло в експлоатация | Кг | 900 | 1000 | 1100 | |
| Параметър / Модел | AS-CEDI VX25-1I | AS-CEDI VX25-2I | AS-CEDI VLX25-3I | ||
| Производителност* | м3/час | 5,7 ~ 8,5 | 11,4 ~ 17,0 | 17,1 ~ 25,5 | |
| Потребявана мощност** | кВт | 2,0 ~ 6,5 | 4,0 ~ 8,0 | 6,0 ~ 12,0 | |
| Размери | Дълбочина | мм | 2200 | 2200 | 2200 |
| Ширина | мм | 800 | 800 | 800 | |
| Височина | мм | 2000 | 2000 | 2000 | |
| Тегло в експлоатация | Кг | 200 | 400 | 600 | |
| Параметър / Модел | AS-CEDI VX50-1I | AS-CEDI VX50-2I | AS-CEDI VX50-3I | ||
| Производителност* | м3/час | 11,4 ~ 17,0 | 22,8 ~ 34,0 | 34,2 ~ 51,0 | |
| Потребявана мощност** | кВт | 2,0 ~ 10,3 | 4,0 ~ 20,6 | 6,0 ~ 30,9 | |
| Размери | Дълбочина | мм | 3500 | 3500 | 3500 |
| Ширина | мм | 800 | 800 | 800 | |
| Височина | мм | 2000 | 2000 | 2000 | |
| Тегло в експлоатация | Кг | 400 | 800 | 1200 | |
Системи с голяма производителност (модул IONPURE CEDI VNX)
| Параметър / Модел | AS-CEDI VX50-4I | AS-CEDI VX50-5I | AS-CEDI VX50-6I | ||
| Производителност* | м3/час | 45,6 ~ 68,0 | 57,0 ~ 85,0 | 68,4 ~ 102,0 | |
| Потребявана мощност** | кВт | 8,0 ~ 41,2 | 10,0 ~ 51,5 | 12,0 ~ 61,8 | |
| Размери | Дълбочина | мм | 3500 | 3800 | 3800 |
| Ширина | мм | 1600 | 1600 | 1600 | |
| Височина | мм | 2000 | 2200 | 2200 | |
| Тегло в експлоатация | Кг | 1600 | 2000 | 2400 | |
| Параметър / Модел | AS-CEDI VX50-7I | AS-CEDI VX50-8I | AS-CEDI VX50-9I | ||
| Производителност* | м3/час | 79,7 ~ 119,0 | 91,2 ~ 136,0 | 102,6 ~ 153,0 | |
| Потребявана мощност** | кВт | 14,0 ~ 72,1 | 16,0 ~ 82,4 | 18,0 ~ 92,7 | |
| Размери | Дълбочина | мм | 3800 | 3800 | 3800 |
| Ширина | мм | 1600 | 1600 | 2000 | |
| Височина | мм | 2600 | 2600 | 2000 | |
| Тегло в експлоатация | Кг | 2800 | 3200 | 3600 | |
* първата стойност е номиналната производителност, втората стойност е максималната производителност. Най-добро качество на водата и минимално хидравлично съпративление се постигат при номинална производителност.
** приведената мощност е максималната инсталирана мощност, потребяваната мощност зависи от качеството на водата, подавана към ЕДИ инсталацията.
*** ЕДИ системите могат да бъдат изградени и на базата на модули ElectroPure XL / EXL или GE Water E-Cell MK с аналогична производителност.
Ограничения при използването на системите за непрекъсната електро-дейонизация
1. Чуствителност към наличието на хлор: Системите за електродиализа, както и обратноосмотичните мембрани, са силно чествителни даже към незначителни концентрации на хлор. Поради тази причина водата постъпваща в системата за електродиализа задължително преминава през предварителна подготовка;
2. Чуствителност към твърдостта на водата: При повечето системи за електродиализа нивото на твърдост на захранващата вода не следва да превишава 0,02 мг-екв/л;
3. Ниска ефективност при големи концентрации на CO2: Ефективността на всички системи за йонен обмен се намалява при големи концентрации на CO2 във входящата вода.
