Колони от стъклопласт - Wave Cyber
Колоните Wave Cyber са изработени от висококачествен полиетилен, подсилен с външна оплетка от стъкловлакна.
Свойства
- Широка гама от типови размери с диаметър от 6" до 36" и височина от 17" до 72".
- Всички модели колони са с горен отвор на резба. С горен и долен отвор на резба се произвеждат колони с диаметър от 18" нагоре;
- Теглото на използвания материал е 3 пъти по-малко от теглото на аналогични колони от неръждаемата стомана (при еднакъв обем), като якостните характеристиките са еднакви;
- Всички колони Wave Cyber са 100% корозоустойчиви;
- При изпитателните тестове композитните колони Wave Cyber показват значително по-добри характеристики от колоните от неръждаема стомана;
- За цялата продукция са налични сертификати NSF, PED и KTW;
- Производител - Wave Cyber (Shanghai) Co., Китай.
Техническа спецификация
- Работно (номинално) налягане: 150 psi (10.5 бара);
- Работна температура: 120°F (49°C);
- Материал : термопластичен полиестер, полиетилен под налягане;
- Дебелина на корпуса: от 3,8 мм до 7 мм в зависимост от диаметъра на колоната.
Размери

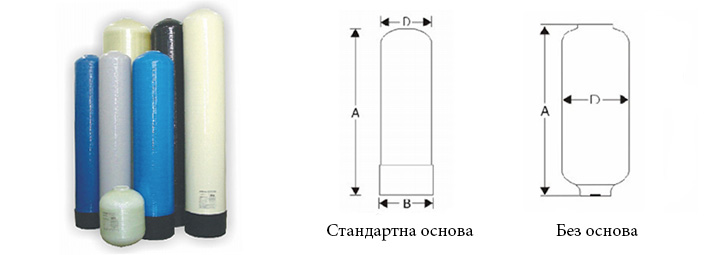

Колони за бита и малки предприятия (6" ~ 13")
| Модел | Присъединяване, инч | Обем, л. | Тегло, кг. | Размери | ||||
| Стандартна основа | Без основа | |||||||
| A, мм | B, мм | D, мм | A, мм | D, мм | ||||
| 6x18 | 2,5" - NPSM | 7,60 | 1,55 | 459 | 164 | 155 | 457 | 155 |
| 7x35 | 2,5" - NPSM | 19,10 | 3,40 | 898 | 189 | 182 | 890 | 182 |
| 8x17 | 2,5" - NPSM | 11,00 | 2,00 | 432 | 214 | 207 | 430 | 207 |
| 8x35 | 2,5" - NPSM | 24,80 | 4,15 | 898 | 214 | 207 | 890 | 207 |
| 8x44 | 2,5" - NPSM | 32,10 | 4,80 | 1132 | 214 | 207 | 1118 | 207 |
| 10x17 | 2,5" - NPSM | 16,18 | 3,00 | 436 | 264 | 258 | 430 | 258 |
| 10x35 | 2,5" - NPSM | 38,40 | 4,60 | 897 | 264 | 258 | 890 | 258 |
| 10x44 | 2,5" - NPSM | 50,10 | 6,55 | 1126 | 264 | 258 | 1118 | 258 |
| 10x54 | 2,5" - NPSM | 62,40 | 7,90 | 1382 | 264 | 258 | 1372 | 258 |
| 12x48 | 4,0" - 8UN | 79,50 | 8,49 | 1227 | 310,5 | 310 | - | - |
| 12x52 | 4,0" - 8UN | 87,30 | 9,04 | 1333 | 310,5 | 310 | - | - |
| 13x44 | 4,0" - 8UN | 84.80 | 8,40 | 1140 | 338 | 336 | - | - |
| 13x54 | 4,0" - 8UN | 105,70 | 10,80 | 1398 | 338 | 336 | - | - |
Работни условия:
- Максимално работно налягане - 10,5 бара;
- Максимална работна температура - 49 °С.

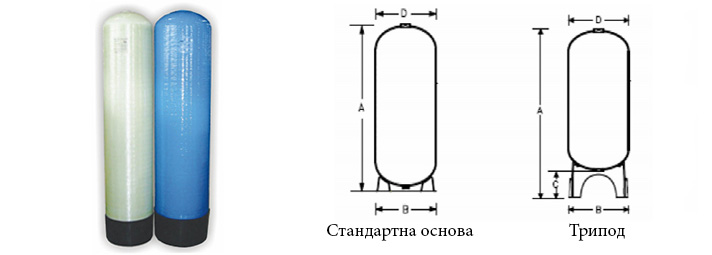

Колони за промишлени и лабораторни приложения (14" ~ 24")
| Модел | Присъединяване, инч | Обем, л. | Тегло, кг. | Основа | Размери | ||||
| Горно | Долно | A, мм | B, мм | C, мм | D, мм | ||||
| 14x65 | 2,5" - NPSM | - | 148 | 14,80 | Стандартна | 1674 | 365 | - | 363 |
| 4,0" - 8UN | - | ||||||||
| 16x65 | 2,5" - NPSM | - | 194 | 18,65 | Стандартна | 1671 | 416 | - | 413 |
| 4,0" - 8UN | - | ||||||||
| 18x65 | 4,0" - 8UN | - | 269 | 30,05 | Стандартна | 1722 | 458 | - | 486 |
| 4,0" - 8UN | 4,0" - 8UN | 257 | 33,57 | Трипод | 2027 | 488 | 346 | 486 | |
| 21x62 | 4,0" - 8UN | - | 344 | 35,50 | Стандартна | 1721 | 516 | - | 555 |
| 4,0" - 8UN | 4,0" - 8UN | 330 | 42,87 | Трипод | 2064 | 550 | 394 | 555 | |
| 24x72 | 4,0" - 8UN | - | 473 | 54,20 | Стандартна | 1918 | 594 | - | 626 |
| 4,0" - 8UN | 4,0" - 8UN | 473 | 55,00 | Трипод | 2168 | 618 | 300 | 626 | |
Работни условия:
- Максимално работно налягане - 10,5 бара;
- Максимална работна температура - 49 °С.

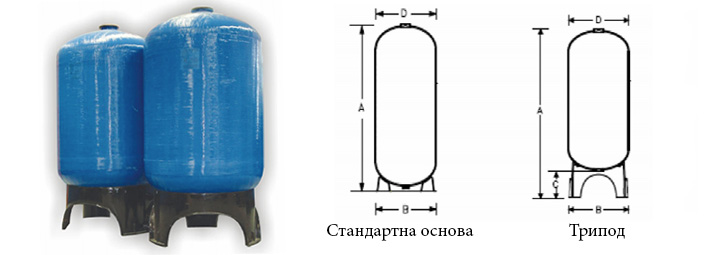

Колони за индустриални производства с голям обем (30" ~ 63")
| Модел | Присъединяване, инч | Обем, л. | Тегло, кг. | Основа | Размери | ||||
| Горно | Долно | A, мм | B, мм | C, мм | D, мм | ||||
| 30x72 | 4,0" - 8UN | - | 697 | 90,50 | Стандартна | 1836 | 786 | - | 780 |
| 4,0" - 8UN | 4,0" - 8UN | 90,25 | Трипод | 2139 | 770 | 335 | 780 | ||
| 36x72 | 4,0" - 8UN | - | 1011 | 122,80 | Стандартна | 1856 | 936 | - | 938 |
| 4,0" - 8UN | 4,0" - 8UN | 123,00 | Трипод | 2147 | 932 | 342 | 935 | ||
Работни условия:
- Максимално работно налягане - 10,5 бара;
- Максимална работна температура - 49 °С.
Изпитания
В процеса на производство се провеждат периодични изпитания на колоните:
- 250 000 цикли на промяна на налягането от 0,7 до 10,5 атм.
- кратковременно четирикратно повишаване на номиналното налягане.
Защити от отрицателно свръхналягане (вакуум) и от UV лъчи
Колоните са в състояние да издържат на отрицателно свръхналягане 0,17 атм. За придотвратяване на възникването на отрицателно свръхналягане (вакуум) е необходимо да бъде монтиран вентилационен клапан (вакуум-брейкър) в крайната точка на тръбата, възможно по-бизо до горния отвор на колоната. Пропускателната способност на вакуум-брейкъра трябва да бъде по-голяма от максималната вероятна скорост на спад на налягането в колоната.
Внимание! Монтажът на антивакуумен клапан (vacuum breaker) е строго задължителен! В случай на разхермитизиране на колоните при отсъствие на антивакуумен клапан, гаранцията е невалидна!!!
На всички колонни филтри, инсталирани извън помещения и изложени на въздействието на слънчеви лъчи, се монтира защитна яка срещу UV лъчи. При отсъствие на такава защита и при продължително излагане на UV лъчи, материалът, от който е произведена гърловината на колоната, може да се напука.
Сертификация
Колоните Wave Cyber са TUV-сертифицирани в съответствие с Европейската Директива 97/23 EC за оборудоване, работещо под налягане и в контакт с питейна вода.
